Modelli

1

2

VCTF UTABMP

VCTF UTAMAP

Ventilatori cassonati con doppia aspirazione a trasmissione, per pressioni medio - alte. Pale curve rivolte in avanti rispetto al verso della rotazione.
Struttura in alluminio e coibentazione con pannellatura sandwich.

Ventilatori cassonati a trasmissione, per pressioni medio - basse, con struttura in alluminio, coibentazione e pannellatura sandwich.

VCTF BMP

Codice. INOX.4.EBR280

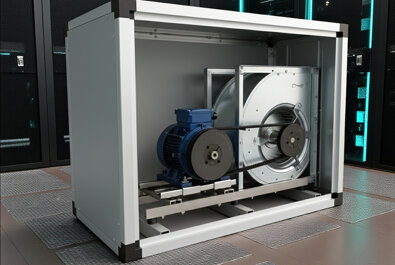

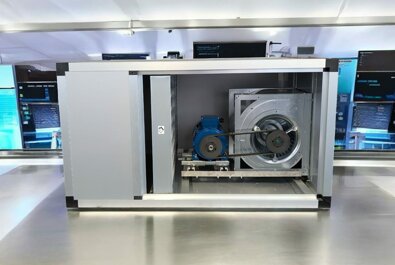

Aspiratori cassonati tre fase per basse e medie temperature.

CARATTERISTICHE TECNICHE:
RANGE D'UTILIZZO

Portata:  da 1.500 a 30.000 m³/h

Pressione: da 20 a 130 H2o

Costruzione del cassonato
Il cassone è composto da una struttura di profili estrusi di alluminio ossidato P40 e angoli in nylon caricato con fibra di vetro e tamponato tramite pannellatura sandwich, con uno spessore di 25 mm.
Il supporto interno ed esterno in alluminio pre verniciato di colore bianco grigio, con spessore di 0,5 mm

L'interno, schiuma poliuretano espanso a celle chiuse (superiori al 95%) densità 47 kg /, conduttività termica W/(m°C) 47+_2,  isolamento acustico 40dB con peso della struttura estremamente leggero.
Temperature di esercizio massime:  -20°+70°C,

Porta d’ispezione lato trasmissione con chiusura a norma CE completa di maniglia e blocchetti di fissaggio.


Ventilatore del tipo centrifugo a doppia trasmissione rinforzato e montato su supporti antivibranti in gomma.

Motore asincrono trifase in esecuzione 400V/50 Hz, protezione IP 55 secondo gli standard UNELMEC.
IE3 = efficienza Premium (nuova classe di efficienza in Europa oggi e identico a "NEMA Premium" negli Stati Uniti per 60 Hz) a norma IEC 60034- 30, metodi di prova IEC 60034-2-1.2007.

ventilatori cassonati

Programma televisivo

GreenBiz con Marco Columbro

andato in onda su SKY

(puntata intera)

ETC

GROUP

TV

1 - Profili in alluminio 40 x 40 mm

2 - Profili in alluminio omega

3 - Pannellatura sandwich di spessore 25 mm con schiuma poliuretano espanso

     a celle chiuse. Esterno e interno rivestito con lamiera di alluminio

     di spessore 0,5 mm

IMPIEGHI


I ventilatori cassonati a trasmissione VCTF UTABMP  Sono filtri progettati per la filtrazione di particelle solide inquinanti (o particolato) presenti nel flusso d’aria in impianti industriali di condizionamento e climatizzazione dell’aria (HVAC), e in moltissime applicazioni in laboratori di analisi, sale operatorie, in ambito chimico e in ambito farmaceutico.

I filtri assoluti vengono classificati in base all’efficienza di filtrazione delle particelle più penetranti dalla normativa europea EN 1822-1:2009

Secondo la più recente versione della norma 1822 il filtro H13 necessita di un test su singola unità in fase di produzione.
Il filtro H13 VariCel VXL non viene testato singolarmente, ma ha il valore di efficienza della classe H13 99,95% MPPS.



Le portate vanno da 1.500 m³/h a 30.000 m³/h e le pressioni statiche vanno da 20 h2o a 130 h2o. La serie VCTFBMP utilizzando ventilatori centrifughi con girante a pale rovesce, è caratterizzata da prestazioni di elevato livello con rendimenti vantaggiosi e basse rumorosità.

TABELLA COMPARATIVA

STRUTTURA DELL' ASPIRATORE


▪ Struttura portante con telaio e profili in alluminio, Il cassone è composto in telaio profilato di alluminio e tamponato tramite pannellatura sandwich spessore 25 mm supporto interno e esterno alluminio pre verniciato colore bianco grigio spessore 0,5 mm schiuma poliuretano espanso a celle chiuse (superiori al 95%) densità 47 kg / conduttività termica W/(m°C) 47+_2 isolamento acustico 40 dB con peso della struttura estremamente leggera.

▪ Il ventilatore viene montato su supporti antivibranti in gomma, al fine di isolare la struttura e l’impianto da ogni tipo di vibrazione.

▪ Porta di ispezione sul lato trasmissione con chiusura a norme CE.

La Tabella è solo a scopo di consultazione veloce.

Per datti più precisi e per la corretta selezione del modello, consultare le curve prestazionali .

Si possono assemblare varianti di aspiratori con potenze diverse per una ottimale resa .
Si consiglia di lasciare una tolleranza di 10% - 15% nel calcolo della portata e prevalenza per essere più vicino ai
datti reali dei grafici.

Curve e caratteristiche tecniche ventilatore TDA 7/7

VENTILATORI

Ventilatori centrifughi a doppia aspirazione, coclee e telai realizzati in lamiera d’acciaio zincato, con giranti a pale rovesce curve in acciaio trattato e verniciato con ciclo epossidico. Cuscinetti a tenuta stagna, autoallineanti e bloccaggio all’albero con anello eccentrico. La loro durata teorica minima con le trasmissioni montate di serie e con la corretta manutenzione è di 30.000 ore.

MOTORI
Motore asincrono trifase in esecuzione 400V/50 Hz, protezione IP 55 secondo gli standard UNEL-MEC. IE3 = efficienza Premium (nuova classe di efficienza in Europa oggi e identico a "NEMA Premium" negli Stati Uniti per 60 Hz) a norma IEC 60034- 30 metodi di prova IEC 60034-2-1.2007.In-stallati a 2, 4 o a 6 poli a seconda della trasmissione richiesta. Il montaggio è su di un telaio in acciaio inox 304saldato su tutte le taglie , su tutti i modelli è montata la slitta tendicinghia.

- Temperatura minima fluido: -20°C.

- Temperatura massima fluido: +60°C.

ACCESSORI

- Tetto parapioggia.
- Tronchetto di espulsione con rete di protezione su bocca di mandata.
- Tronchetto porta-filtro in versione canalizzabile.
- Regolatore di velocità inverter.
- Piedini di appoggio.
- Griglia di presa aria esterna.
- Serranda di regolazione
- Quadro elettrico a norme per inverter.
- Interruttore ON/OFF.
- Silenziatore premente e aspirante. Serratura con chiave.
- Supporti aspiratore elle in acciaio inox 304

bandiere inglese
bandiera italiana

VCTF UTAMAP

Depuratori d’aria per camere bianche e laboratori

CARATTERISTICHE TECNICHE:
RANGE DI UTILIZZO

Portata:  da 500 a 100.000 m³/h

Pressione: da 200 a 1300 Pa

Estrema silenziosità

COSTRUZIONE DEL CASSONATO


Il ventilatore cassonato tipo VCTF UTAMAP  è composto da una struttura di profili estrusi di alluminio ossidato P40 e angoli in nylon caricato con fibra di vetro e tamponato tramite pannellatura sandwich dello spessore di 25 mm.

Supporto interno ed esterno in alluminio pre verniciato colore bianco grigio con spessore 0,5 mm.
L'interno, rivestito con schiuma poliuretano espanso a celle chiuse (superiori al 95%) con densità 47 kg /
 e conduttività termica W/(m°C) 47+_2.  Isolamento acustico 40 dB con peso della struttura estremamente leggera.

Temperature di esercizio massime:  -20° +70°C

Porta d’ispezione lato trasmissione con chiusura a norma CE
Completa di maniglia e blocchetti di fissaggio. Ventilatore del tipo centrifugo a doppia trasmissione rinforzato e
montato su supporti antivibranti in gomma.

Motore asincrono trifase in esecuzione 400V/50 Hz, protezione IP 55 secondo gli standard UNELMEC. IE3 = efficienza Premium (la nuova classe di efficienza oggi in Europa e identico a "NEMA Premium" negli Stati Uniti per 60 Hz) a norma IEC 60034- 30 metodi di prova IEC 60034-2-1.2007.

IMPIEGHI
II ventilatori cassonati a trasmissione VCTF MAP vengono impiegati per l’aspirazione con i sistemi di canali ad aria e per ridurre la rumorosità degli impianti, viene utilizzato nel mondo dell’impiantistica industriale e di quella civile.
I ventilatori della serie VCTF MAP sono da utilizzare con medio - basse portate e pressioni. Hanno livelli di rumorosità molto bassi e sono adatti al trattamento di aria pulita o leggermente polverosa.


Le portate variano da 500 m3/h a 100.000 m³/h e le pressioni statiche vanno da 500 Pa a 1900 Pa.

La serie VCTF MAP, utilizzando ventilatori centrifughi con girante a pale rovesce, è caratterizzato da prestazioni di elevato livello con rendimenti vantaggiosi e basse rumorosità.

TABELLA COMPARATIVA

STRUTTURA DELL' ASPIRATORE

▪ Struttura portante con telaio e profili in alluminio, Il cassone è composto in telaio profilato di alluminio e tamponato tramite pannellatura sandwich spessore 25 mm supporto interno e esterno alluminio pre verniciato colore bianco grigio spessore 0,5 mm schiuma poliuretano espanso a celle chiuse (superiori al 95%) densità 47 kg/

conduttività termica W/(m°C) 47+_2 isolamento acustico 40 dB con peso della struttura estremamente leggera.


▪ Il ventilatore viene montato su supporti antivibranti in gomma, al fine di isolare la struttura e l’impianto da ogni tipo di vibrazione.

▪ Porta di ispezione sul lato trasmissione con chiusura a norme CE.

VENTILATORI

Centrifughi a doppia aspirazione, coclee e telai realizzati in lamiera d’acciaio zincato, con giranti a pale rovesce curve in acciaio trattato e verniciato con ciclo epossidico. Cuscinetti a tenuta stagna, autoallineanti e bloccaggio all’albero con anello eccentrico. La loro durata teorica minima con le trasmissioni montate di serie e con la corretta manutenzione è di 30.000 ore.

MOTORI
Motore asincrono trifase in esecuzione 400V/50 Hz, protezione IP 55 secondo gli standard UNEL-MEC. IE3 =
efficienza Premium (nuova classe di efficienza in Europa oggi e identico a "NEMA Premium" negli Stati Uniti per
60 Hz) a norma IEC 60034- 30 metodi di prova IEC 60034-2-1.2007.In-stallati a 2, 4 o a 6 poli a seconda della
trasmissione richiesta. Il montaggio è e su di un telaio in acciaio inox 304saldato su tutte le taglie , su tutti i modelli è montata la slitta tendicinghia.


- Temperatura minima fluido: -20°C.

- Temperatura massima fluido: +60°C.

La Tabella è solo a scopo di consultazione veloce.

Per datti più precisi e per la corretta selezione del modello, consultare le curve prestazionali .

Si possono assemblare varianti di aspiratori con potenze diverse per una ottimale resa.
Si consiglia di lasciare una tolleranza di 10% - 15% nel calcolo della portata e prevalenza per essere più vicino ai datti reali dei grafici.

Curve e caratteristiche tecniche ventilatore TLZ

ACCESSORI

- Tetto parapioggia.
- Tronchetto di espulsione con rete di protezione su bocca di mandata.
- Tronchetto porta-filtro in versione canalizzabile.
- Regolatore di velocità inverter.
- Piedini di appoggio.
- Griglia di presa aria esterna.
- Serranda di regolazione
- Quadro elettrico a norme per inverter.
- Interruttore ON/OFF.
- Silenziatore premente e aspirante. Serratura con chiave.
- Supporti aspiratore elle in acciaio inox 304
